316管道壁厚標準

文章來源：http://www.52picha.cn 發布時間：2024-06-03 13:04:00 瀏覽次數：23

316管道壁厚標準/a_316管道壁厚標準

很高興有機會參與這個316管道壁厚標準/a問題集合的討論。這是一個多元且重要的話題，我將采取系統的方法，逐一回答每個問題，并分享一些相關的案例和觀點。

文章目錄列表:

1.無縫鋼管壁厚分級
2.無縫不銹鋼管壁厚 與壓力對照 標準
3.低壓灌溉PVC管材國家標準GB/T13664-2006與GB/T23241-2009
4.不銹鋼鋼管規格表

無縫鋼管壁厚分級

是對管材壁厚的一個度量,STD 標準壁厚.standard縮寫.

10表示壁厚10mm 鋼管國內標準常用毫米的數值表示壁厚 如159*6 是6mm的壁厚

而美標等根據ANSI B36.10標準?

壁厚等級：Sch10、Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160十個等級;?

1）ANSI B36.19壁厚等級：Sch5s、Sch10s、Sch40s、Sch80s（常用于不銹鋼）四個等級;?

2）以鋼管壁厚尺寸表示 中國、ISO、日本部分鋼管標準采用?

3）是以管子重量表示管壁厚度,它將管子壁厚分為三種：?

a.標準重量管,以STD表示?

b.加厚管， 以XS 表示?

c.特厚管， 以XXS表示。?

對于DN≤250mn的管子，Sch40相當于STD，DN<200mm的管子,Sch80相當于XS

而sch20 這些是有相應的等級對應表可以查找到毫米 如 DN200 sch20 壁厚的管子 美標厚度是6.35毫米?

中石化(SH)的標準中也采用 sch的方式表示管子壁厚

擴展資料：

無縫管是一種具有中空截面、周邊沒有接縫的長條鋼材。全世界生產無縫管的共計有110多個國家的1850多個公司下的5100多個生產廠，其中生產石油管的有44個國家的170多個公司下的260多個廠。

不銹鋼無縫鋼管是一種具有中空截面、周邊沒有接縫的長條鋼材。 不銹鋼無縫管

不銹鋼無縫管的特點：

其一、該產品的壁厚越厚，它就越具有經濟性和實用性，壁厚越薄，它的加工成本就會大幅度的上升；其次、該產品的工藝決定它的局限性能，一般無縫鋼管精度低：壁厚不均勻、管內外表光亮度低、定尺成本高，且內外表還有麻點、黑點不易去除；其三、它的檢測及整形必須離線處理。因此它在高壓、高強度、機械結構用材方面體現了它的優越性。

不銹鋼管的種類：

接軋制方法分熱軋、熱擠壓和冷拔(軋)不銹鋼管。

按不銹鋼金相組織不同分半鐵素體半馬氏體系不銹鋼管、馬氏體不銹鋼管、奧氏體系不銹鋼管、奧氏體-鐵素鐵系不銹鋼管等。

不銹鋼管規格及外觀質量：

A、按GB14975-94《不銹鋼無縫鋼管》規定，鋼管通常長度(不定尺)熱軋鋼管1.5～10m，熱擠壓鋼管等于和大于1m。冷拔(軋)鋼管壁厚0.5～1.0mm者，1.0～7m；壁厚大于1.0mm者，1.5～8m。

B、熱軋(熱擠壓)鋼管的直徑54～480mm共45種；壁厚4.5～45mm共36種。冷拔(軋)鋼管的直徑6～200mm共65種；壁厚0.5～21mm共39種。

C、鋼管內外表面不得有裂縫、折疊、龜裂、裂紋、軋折、離層和結疤缺陷存在，這些缺陷應完全清除掉(供機械加工用管除外)，清除后不得使壁厚和外徑超過負偏差。凡不超過允許負偏差的其他輕微表面缺陷可不清除。

D、直道允許深度。熱軋、熱擠壓鋼管、直徑小于和等于140mm的不大于公稱壁厚的5%，最大深度不大于0.5mm；冷拔(軋)鋼管不大于公稱壁厚的4%，最大深度不大于0.3mm。

E、鋼管兩端應切成直角，并清除毛刺。

一般用無縫管是用10、20、30、35、45等優質碳結鋼16Mn、5MnV等低合金結構鋼或40Cr、30CrMnSi、45Mn2、40MnB等合結鋼熱軋或冷軋制成的。10、20等低碳鋼制造的無縫管主要用于流體輸送管道。

45、40Cr等中碳鋼制成的無縫管用來制造機械零件，如汽車、拖拉機的受力零件?！∫话阌脽o縫管要保證強度和壓扁試驗。熱軋鋼管以熱軋狀態或熱處理狀態交貨；冷軋以熱以熱處理狀態交貨。低中壓鍋爐用無縫管：用于制造各種低中壓鍋爐、過熱蒸汽管、沸水管、水冷壁管及機車鍋爐用過熱蒸汽管、大煙管、小煙管和拱磚管等。

用優質碳素結構鋼熱軋或冷軋（撥）無縫管。主要用10、20號鋼制造，除保證化學成分和機械性能外要做水壓試驗，卷邊、擴口、壓扁等試驗。熱軋以熱軋狀態交貨、冷軋（撥）以熱處理狀態交貨。江陰魯寶管業有限公司提供無縫管理論計重方式：　無縫管理論計算公式： (外徑–壁厚 )×壁厚 ×0.02466= 無縫管每米的重量{公斤}

參考資料：

百度百科-無縫管

無縫不銹鋼管壁厚 與壓力對照 標準

國家標準規定

根據中國國家標準《鋼管道設計規范》GB 50024-2017中規定，60毫米不銹鋼管的壁厚應不小于3mm。

選購建議

如果需要購買60毫米不銹鋼管，可以根據這個國家標準選擇合適的壁厚，確保管道的使用效果和安全性能。

安裝使用注意事項

在安裝和使用過程中也需要注意管道的保養和維護，避免出現損壞和安全事故。

規范說明

鋼管道設計規范是鋼管道設計的基本規范，其中包括了鋼管的選材、設計、施工和檢驗等方面的內容。在使用鋼管道的過程中，必須遵守相關的規范和標準，確保鋼管的質量和安全性能。

不銹鋼管的應用領域

不銹鋼管是一種重要的管道材料，在化工、石油、食品等領域有著廣泛的應用。

低壓灌溉PVC管材國家標準GB/T13664-2006與GB/T23241-2009

公稱直徑（DN）與薄壁不銹鋼管外徑與壁厚（d×δ）對照表：

所有到場材料必須達到系統承壓要求，薄壁不銹鋼管滿足1.0MPa和1.6MPa壓力要求下，采用國標Ⅰ系列管材。

采用卡壓式連接的管件與管材，其內、外徑允許偏差應分別符合國家標準《不銹鋼卡壓式管件組件》 第二部分：連接用薄壁不銹鋼管? GB/T19228.2和《不銹鋼卡壓式管件組件》 第一部分：卡壓式管件? GB/T19228.1的規定。其他連接方式的允許偏差應符合國家現行有關標準的規定。

擴展資料

公稱直徑與無縫不銹鋼管外徑與壁厚對照表；

所有到場的不銹鋼無縫管均應滿足2.5MPa壓力要求。不銹鋼無縫管，不銹鋼焊管，304無縫鋼管，904L不銹鋼管，雙相不銹鋼管生產廠家管材與管件必須配套進場，所有管件內徑與管材內徑一致，管件不得有通徑損失。

不銹鋼無縫管的管徑和壁厚應符合《流體輸送用不銹鋼無縫管》GB/T14976-2012中的要求，并且壁厚應在允許浮動范圍之內。

中國國家標準化管理委員會-流體輸送用不銹鋼無縫鋼管

不銹鋼鋼管規格表

GB/T23241-2009里面涉及PVC-U管材的內容基本上是引用GB/T 10002.1-2006《給水用硬聚氯乙烯（PVC-U）管材》，GB/T 10002.1最小公稱壓力為0.63MPa，而GB/T 13664最大公稱壓力為0.4MPa，前者主要是針對生活飲用水管，后者主要是灌溉用管。

二者表現在尺寸方面的要求就明顯不一樣，以dn110為例，GB/T 10002.1最小公稱壁厚為2.7mm，最大為10.0mm，GB/T 13664最小公稱壁厚為1.8mm，最大為2.7mm。

擴展資料：

PVC可分為軟PVC和硬PVC。其中硬PVC大約占市場的2/3，軟PVC占1/3。軟PVC一般用于地板、天花板以及皮革的表層，但由于軟PVC中含有增塑劑（這也是軟PVC與硬PVC的區別），物理性能較差（如上水管需要承受一定水壓，軟質PVC就不適合使用）。

所以其使用范圍受到了局限。硬PVC不含增塑劑，因此易成型，物理性能佳，因此具有很大的開發應用價值。聚氯乙烯材料生產過程中，勢必添加幾種助劑，如穩定劑，增塑劑等等，倘若全部采用環保助劑，那PVC管材亦是無毒無味環保的制品。

百度百科-PVC管

不銹鋼管是一種中空的長條鋼材，大量用作輸送流體的管道，如石油、天燃氣、水、煤氣、蒸氣等，另外，在搞彎、抗扭強度相同時，重量較輕，所以也廣泛用于制造機械零件和工程結構。也常用作生產各種常規武器、槍管、炮彈等。今天小編為大家介紹一下不銹鋼管規格表以及不銹鋼管執行標準。

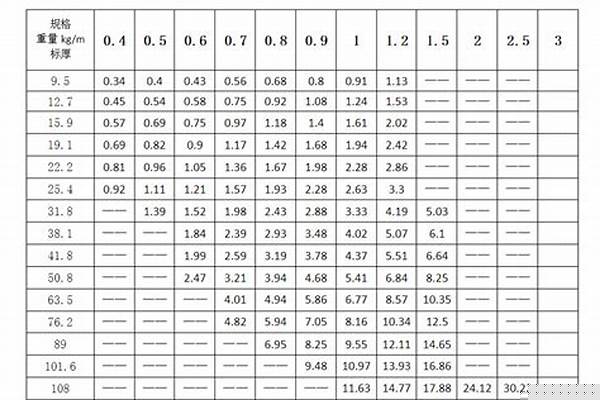

一、不銹鋼管規格表

　　二、不銹鋼管材質

201(1Cr17Mn6Ni5N)

202(1Cr18Mn8Ni5N)

301(1Cr17Ni7)

302(1Cr18Ni)

304(0Cr18Ni9)、SS304、TP304

304L(00Cr19Ni10)、SS304L、TP304L

321(1Cr18Ni9Ti)、SS321、TP321

316(0Cr17Ni12Mo2)、SS316、TP316

316L(0Cr17Ni14Mo2)、SS316L、TP316L

310S(0Cr25N20)、SS310S、TP310S

三、不銹鋼管執行標準

GB2270-80?不銹鋼無縫鋼管

GB/T14976-94?流體輸送用不銹鋼無縫鋼管

GB/T14975-94?結構用不銹鋼無縫鋼管

GB13296-91?鍋爐、熱交換器用不銹鋼無縫鋼管

(GJB2608-96)(YB676-73)航空用結構鋼厚壁無縫鋼管

(GJB2296-95)(YB678-71)航空用不銹無縫鋼管

(YB/T679-97)(YB679-71)航空用18A空心鉚釘薄壁無縫鋼管

(GJB2609-96)(YB680-71)航空用結構薄壁無縫鋼管

(YB/T681-97)(YB681-71)航空用導管20A薄壁無縫鋼管

GB3090-82?不銹鋼小直徑鋼管

GB5310-95?高壓鍋爐用無縫鋼管

GB3087-82?低中壓無縫鋼管

GB3089-92?不銹耐酸極薄壁無縫鋼管

GB9948-88?石油裂化無縫鋼管

ASTM?A213?鍋爐、熱交換器用鐵素體和奧氏體合金鋼無縫鋼管

ASTM?A269?一般用途奧氏體不銹鋼無縫鋼管和焊接鋼管

ASTM?A312?奧氏體不銹鋼無縫鋼管焊接鋼管焊接鋼管

ASTM?A450?碳素鋼,鐵素體和奧氏體合金鋼管的一般要求

ASTM?A530?專門用途的鐵素鋼和合金鋼的一般要求

ASTM?A789?一般要求碳素體奧氏體不銹鋼無縫鋼管和焊接鋼管

JIS?G3456-88?機械結構用不銹鋼管

JIS?G3448-88?普通管道用不銹鋼管

JIS?G3459-88?管道用不銹鋼管

JIS?G3463-88?鍋爐、熱交換器用不銹鋼管

Q/HYAD?101-91?化工用無縫長鋼管

(0Cr18NI11T)?Q/HYAD?103-91?00Cr18Ni5MO3Si2雙相不銹鋼無縫鋼管

以上就是小編為大家介紹的不銹鋼管規格表以及不銹鋼管執行標準，希望能夠幫助到您。更多關于不銹鋼管規格表的信息，請繼續關注土巴兔學裝修。

好了，關于“316管道壁厚標準/a”的話題就講到這里了。希望大家能夠?qū)Α?16管道壁厚標準/a”有更深入的了解，并且從我的回答中得到一些啟示。
