冷熱鍍鋅管_冷熱鍍鋅管有什么區(qū)別

文章來源：http://www.52picha.cn 發(fā)布時間：2024-05-02 10:59:21 瀏覽次數(shù)：20

大家好，今天我想和大家分享一下我對“冷熱鍍鋅管”的理解。為了讓大家更深入地了解這個問題，我將相關(guān)資料進行了整理，現(xiàn)在就讓一起來探究吧。

文章目錄列表:

1.鍍鋅鋼管和熱鍍鋅鋼管的區(qū)別
2.怎么區(qū)分JDG管是冷鍍鋅還是熱鍍鋅的
3.熱鍍鋅與冷鍍鋅的區(qū)別？如何區(qū)分？

冷熱鍍鋅管_冷熱鍍鋅管有什么區(qū)別

鍍鋅鋼管和熱鍍鋅鋼管的區(qū)別

鍍鋅鋼管和熱鍍鋅鋼管的區(qū)別在于鍍鋅方式和鍍層質(zhì)量。

鍍鋅鋼管是將鋼管表面浸入熔融的鋅液中進行鍍鋅處理。而熱鍍鋅鋼管是將鋼管先進行酸洗處理，然后在高溫下將鋼管浸入熔融的鋅液中進行鍍鋅。這兩種鍍鋅方式的主要區(qū)別在于熱鍍鋅鋼管在鍍鋅前進行了酸洗處理，可以去除鋼管表面的氧化物和污染物，從而提高了鍍層的附著力和質(zhì)量。熱鍍鋅鋼管的鍍層質(zhì)量一般來說比普通鍍鋅鋼管更好，具有更高的耐腐蝕性能和使用壽命。熱鍍鋅鋼管的鍍層均勻、致密，能夠有效防止鋼管內(nèi)部的腐蝕，并且在外部環(huán)境中也能提供良好的防護。而普通鍍鋅鋼管的鍍層質(zhì)量相對較差，容易出現(xiàn)鍍層不均勻、厚薄不一的情況，長期暴露在潮濕、腐蝕性環(huán)境中的使用場景可能不夠耐用。

怎么區(qū)分JDG管是冷鍍鋅還是熱鍍鋅的

鍍鋅管剛誕生的時候還是非?；鸨囊粋€產(chǎn)品，一般常說的鍍鋅管現(xiàn)在經(jīng)常用于輸送煤氣以以及暖氣。以前很多都是用鍍鋅管作為的水管，那鍍鋅管的分類有哪些？

1、熱鍍鋅管：使熔融金屬與鐵基體反應，這樣就可以產(chǎn)生合金層，讓基體和鍍層二者相結(jié)合。熱鍍鋅是先將鋼管進行一次酸洗，為了去除鋼管表面的氧化鐵，酸洗后還需要通過氯化銨、氯化鋅水溶液、氯化銨氯或者氯化鋅混合水溶液槽中清洗，然后送入熱浸鍍槽中。熱鍍鋅具有鍍層均勻，附著力強，使用壽命長等優(yōu)點。

2、冷鍍鋅管：冷鍍鋅就是電鍍鋅，鍍鋅量很少，只有10－50g/m2，其本身的耐腐蝕性比熱鍍鋅管相差很多。正規(guī)的鍍鋅管生產(chǎn)廠家，為了保證質(zhì)量，大多不采用電鍍鋅（冷鍍）。只有那些規(guī)模小、設備陳舊的小企業(yè)采用電鍍鋅，當然的價格也相對便宜一些。目前建設部已正式下文，淘汰技術(shù)落后的冷鍍鋅管，今后不準用冷鍍鋅管作水、煤氣管。

3、熱鍍鋅鋼管：鋼管基體與熔融的鍍液發(fā)生復雜的物理、化學反應，形成耐腐蝕的結(jié)構(gòu)緊密的鋅一鐵合金層。然后合金層與純鋅層、鋼管基體融為一體。故其耐腐蝕能力強。

4、冷鍍鋅鋼管：鋅層是電鍍層，鋅層與鋼管基體獨立分層。鋅層較薄，鋅層簡單附著在鋼管基體上，容易脫落。故其耐腐蝕性能差。在新建住宅中，禁止使用冷鍍鋅鋼管作為給水管。

是關(guān)于鍍鋅管的分類，希望對你有用吧！

熱鍍鋅與冷鍍鋅的區(qū)別？如何區(qū)分？

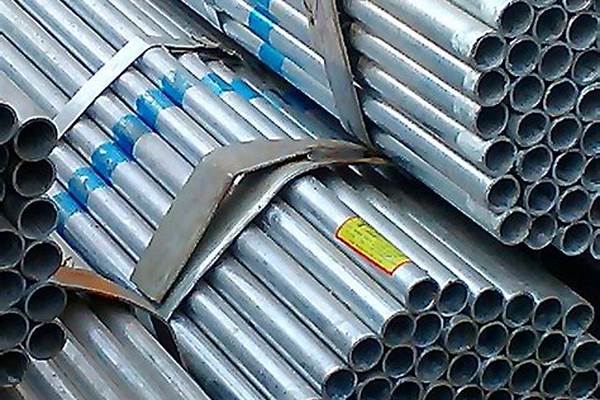

熱鍍鋅鋼管的兩端有藍色油墨印的箍，通體有執(zhí)行標準和規(guī)格型號；在熱鍍鋅鋼管的一端有鋅針或少許瘤掛，內(nèi)外都有完整的鍍鋅層，外觀沒有冷鍍鋅光滑；冷鍍鋅鍍層有光亮，與太陽成角度下這種光亮成七彩，冷鍍鋼管孔內(nèi)只有在兩端有少許鋅層，再往里沒有鍍鋅層，冷鍍鋅國內(nèi)鋼管兩端一樣光滑，絕對沒有鋅瘤產(chǎn)生。外表沒有執(zhí)行標準。

熱鍍鋅也稱熱浸鍍鋅，是鋼鐵構(gòu)件浸入熔融的鋅液中獲得金屬覆蓋層的一種.

原理:熱鍍鋅覆蓋能力好，鍍層致密，無有機物夾雜。鋅的抗大氣腐蝕的機理有機械保護以及電化學保護，在大氣腐蝕條件下鋅層表面有ZnO、Zn(OH)2以及堿式碳酸鋅保護膜，程度上減緩鋅的腐蝕，這層保護膜(也稱白銹)受到破壞又會形成新的膜層。當鋅層破壞嚴重，危以及到鐵基體時，鋅對基體產(chǎn)生電化學保護，鋅的標準電位-0.76V，鐵的標準電位-0.44V，鋅與鐵形成微電池時鋅作為陽極被溶解，鐵作為陰極受到保護。顯然熱鍍鋅對基體金屬鐵的抗大氣腐蝕能力優(yōu)于電鍍鋅。

熱鍍鋅層形成過程是鐵基體與最外面的純鋅層之間形成鐵-鋅合金的過程，工件表面在熱浸鍍時形成鐵-鋅合金層，才使得鐵與純鋅層之間很好結(jié)合，其過程可簡單地敘述為：當鐵工件浸入熔融的鋅液時，在界面上形成鋅與α鐵(體心)固熔體。這是基體金屬鐵在固體狀態(tài)下溶有鋅原子所形成一種晶體，兩種金屬原子之間是融合，原子之間引力比較小。當鋅在固熔體中達到飽和后，鋅鐵兩種元素原子相互擴散，擴散到(或叫滲入)鐵基體中的鋅原子在基體晶格中遷移，逐漸與鐵形成合金，而擴散到熔融的鋅液中的鐵就與鋅形成金屬間化合物FeZn13，沉入熱鍍鋅鍋底，即為鋅渣。當工件從浸鋅液中移出時表面形成純鋅層，為六方晶體。其含鐵量不大于0.003%

冷鍍鋅工藝用于保護金屬防止腐蝕，為此利用了鋅填料的涂料，在利用任何一種涂敷的將其涂在被保護表面，干燥之后形成鋅填料涂層，在干燥涂層中具有含量的鋅（達到95%）。適合于修理工作（即在修理工作過程中，僅在被保護的鋼表面損傷的地方，只要修理好表面就可以重新涂敷）。冷鍍鋅工藝用于各種鋼制品和構(gòu)筑物的防腐。(冷鍍鋅就是電鍍鋅，鍍鋅量很少，只有10－50g/m2，其本身的耐腐蝕性比熱浸鍍鋅相差很多。采用電鍍鋅的價格相對便宜一些。

實際上,冷鍍鋅的效果,頂多和涂防繡油相當,甚至不如!!結(jié)構(gòu)受力關(guān)鍵部位,千萬小心,特別是外露部位!

鋼鐵在冷卻的條件下在表面鍍鋅，而熱鍍鋅是鋼管在熱浸的條件下對表面鍍鋅，它的附著力很強，不容易脫落，熱鍍鋅管雖然也出現(xiàn)銹蝕的現(xiàn)象，但在很長的周期可使其能夠滿足技術(shù)、衛(wèi)生要求

1.電鍍層均勻，厚度很??；熱鍍層較厚，厚度不均勻。

2.電鍍外觀光亮，熱鍍顏色較暗。

3.電鍍層因為較薄，耐蝕性較差。熱鍍層因為較厚，而且與基體金屬形成滲入層，耐蝕性好

熱鍍鋅和冷鍍鋅的原理區(qū)別

熱鍍鋅通過鋅抗大氣腐蝕的原理，來對鋼鐵等材料進行電化學保護，表面的碳酸鋅保護膜可以減緩鋅腐蝕的速度，即使被破壞，也會再形成鋅的膜層。

冷鍍鋅是使用化學的方式，將鋅合金分離成鋅離子，已附著在鋼鐵表面，這種方式形成的新層一般較薄，鋼鐵在容易產(chǎn)生銹蝕。

熱鍍鋅和冷鍍鋅的外觀區(qū)別

冷鍍鋅外表面比較光滑、明亮，進行彩色鈍化工藝的電鍍層會呈現(xiàn)黃綠色，進行白色鈍化工藝的電鍍層會呈現(xiàn)青白色，一般冷鍍鋅鋼管兩端只有少量的鋅層，再往里則沒有鍍鋅層。

熱鍍鋅外表面較為粗糙、顏色較暗、一般呈現(xiàn)銀白色，因為工序?qū)е卤砻娈a(chǎn)生了一些水紋和滴瘤，表面不發(fā)光，也不會反光。熱鍍鋅鋼管內(nèi)部和外部皆有完整的鍍鋅層。

冷鍍鋅和熱鍍鋅的來源以及作用區(qū)別
